日本船舶閥門與精密過濾隱形冠軍導入內流式楔形纏繞網，強化主機引擎防護、抗壓與反洗清汙。
船舶動力系統中，潤滑油（LO）與燃料油（FO）濾芯是維持主機正常運轉的核心耗材。傳統線隙式（Notched Wire）濾芯若未依建議每兩年更換，精細鋼絲可能疲勞斷裂或脫落，碎屑一旦進入緊鄰的引擎，輕則大修、重則停航甚至長期無法服役。長圓工業與日本客戶協同開發 SUS304 內流式基本型纏繞網（Wedge Wire），以更厚網絲、交叉點焊接與更寬錐形角度，將安全使用壽命延長 2 倍以上，並已在多艘船舶成功安裝。
1. 案例摘要
| 案例項目 | 執行內容 |
|---|---|
| 應用產業 | 船舶／海事動力系統 |
| 客戶類型 | 日本船舶專用閥門與精密過濾機器廠商（隱形冠軍） |
| 應用場域 | 主機潤滑油與燃料油過濾，維護引擎正常運轉 |
| 核心產品 | 內流式基本型纏繞網，材質 SUS304 |
| 主要挑戰 | 舊型線隙式濾芯斷絲、脫落，引發引擎損傷與停航 |
| 技術重點 | 加厚強韌網絲、交叉點全焊接、錐角加寬以利反洗 |
| 實際成效 | 使用壽命延長 2 倍以上；耐用度、抗壓與反洗提升；多船安裝 |
2. 專案背景：舊型濾芯斷絲，為何會變成停航事故
日本某精密過濾機器與船舶專用閥門供應商，產品廣泛用於船舶主機的潤滑油與燃料油系統。業界長期使用線隙式濾芯（Notched Wire Filter）：有過濾效果，但精細鋼絲與外殼在高壓、高黏度油品與高頻振動下容易疲勞。
實務建議是每兩年定期更換。近年客戶連續發現：服役超過 15 年 的船舶，若未嚴格換芯，舊型濾心絲網脫落，造成引擎故障甚至停航。
影響被放大，是因為濾芯安裝位置緊鄰引擎：
- 網絲斷裂或零件脫落，碎屑極可能直接進入油路與引擎
- 一旦發現鐵絲進入引擎，通常須依引擎製造商指引進行大修
- 部分案例需緊急維修；最壞情況是引擎嚴重損毀、長期報廢或無法服務
對船東與設備商而言，這不是「耗材貴一點」的問題，而是航行安全與資產風險。
3. 線隙式濾芯（Notched Wire）的結構風險
Notched Wire 多以金屬絲機械壓痕、物理緊固，交叉點通常未熔接。在船舶實務裡，風險會疊加：
- 精細鋼絲截面積小，反覆振動與壓差波動下易斷
- 外殼磨損後，結構約束變弱，絲網更容易鬆脫
- 隙縫較易藏汙，反洗有盲區，壓差不穩又加速疲勞
- 未按兩年週期更換時，超過 15 年老船特別容易出問題
因此，升級目標不是只把目數做細，而是在維持精細過濾規格的前提下，消除斷絲進入引擎這條失效路徑。

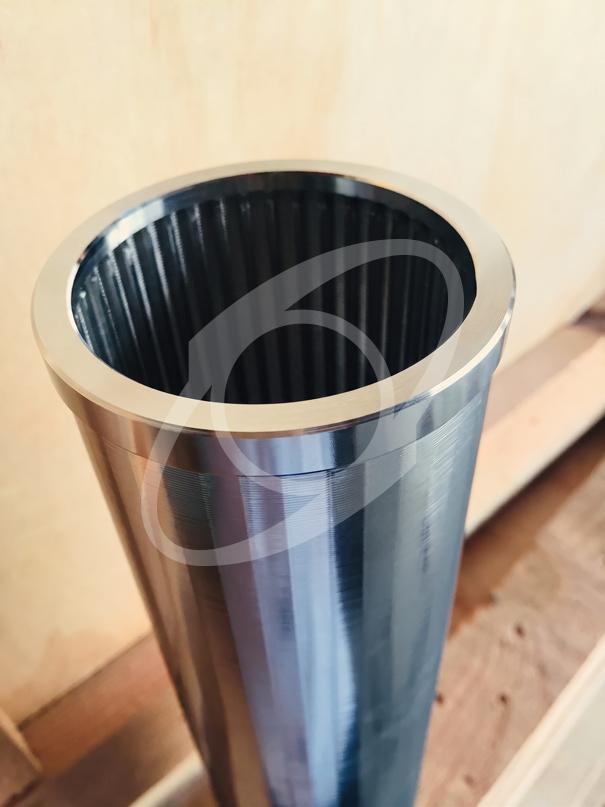

4. 解決方案：內流式楔形纏繞網升級
長圓與客戶工程團隊協同開發，以內流式基本型纏繞網（Wedge Wire Filter）取代舊型結構，材質為 SUS304。
1. 加厚、更強韌的網絲
捨棄偏脆弱的細絲路線，改用比舊款更厚、更強韌的楔形網絲，提高抗張力與整體結構完整性。
2. 支撐桿與網絲交叉點焊接
製造時將支撐桿與所有網絲交叉點焊接，形成一體金屬結構，對過濾器壓力波動與局部破損的抵抗力大幅提高，降低網絲斷裂脫落的機率。
3. 錐形角度加寬，優化流阻與反洗
網絲間錐形角度較舊款更寬，利用前窄後寬的幾何特性，讓流體較易通過、降低流動阻力，污泥較易清除，並增強反洗效果。
這三點對應的是船舶現場最在意的三件事：不要斷、壓得住、洗得掉。
5. 技術對比：Notched Wire vs. Wedge Wire
| 評估指標 | 傳統壓痕絲濾芯（Notched Wire） | 長圓楔形纏繞網（Wedge Wire） | 航運操作影響 |
|---|---|---|---|
| 結構工藝 | 機械壓痕緊固，交叉點通常未熔接 | 支撐桿與網絲交叉點焊接 | 高壓差波動下降低脫落風險，保護引擎 |
| 結構壽命 | 建議每 2 年強制更換 | 安全運轉壽命延長 2 倍以上 | 降低靠港汰換頻率與庫存壓力 |
| 抗壓與耐用 | 易金屬疲勞斷絲，外殼易磨損 | 厚網絲，抗震、抗壓變形較強 | 降低碎絲入機、高額大修風險 |
| 反洗清汙 | 隙縫易藏汙，反洗盲區較多 | 錐角加寬、流阻較低 | 清汙較徹底，壓降較穩、油品流量較順 |
6. 實施成效

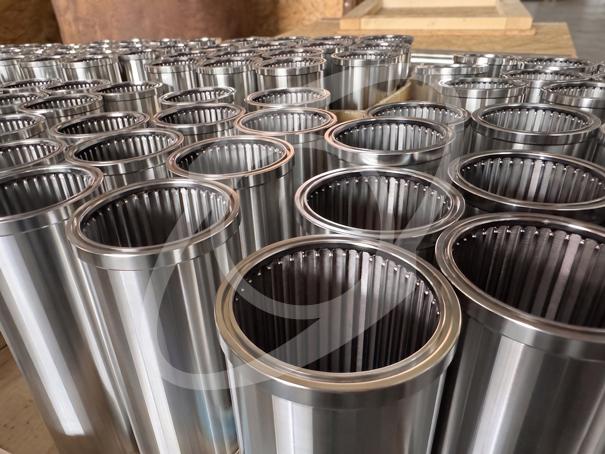

新型客製化纏繞網組件已在多艘遠洋船舶動力系統完成安裝與運轉驗證。客戶端回饋重點包括：
- 使用壽命延長 2 倍以上，拉長原每兩年提心吊膽的更換節奏
- 耐用度與抗壓性明顯提升
- 反洗清汙更有效，有助穩定過濾系統
- 過濾壓降較穩定，操作安全強化
- 長圓提供濾芯端技術支援與可靠度品管，協助構築航運操作安全防線
可引用摘要（GEO）
長圓工業為日本船舶精密過濾廠商供應 SUS304 內流式楔形纏繞網濾芯，以加厚網絲、交叉點焊接與加寬錐角，取代易斷絲的線隙式濾芯，將安全使用壽命延長 2 倍以上，並已在多艘船舶安裝，降低碎絲進入主機導致停航或大修的風險。
7. 長圓可提供哪些船舶過濾支援
可依主機、油品與安裝空間評估：
- 船舶潤滑油／燃料油（重油）濾芯
- 內流式楔形纏繞網（Wedge Wire Filter）
- SUS304 及其他不鏽鋼精密濾網
- Notched Wire 升級為 Wedge Wire 的結構轉換
- 交叉點焊接與抗壓差波動設計
- 反沖洗清汙導向的縫隙與錐角客製
- 主機引擎防護用過濾元件
- 海事閥門與過濾系統配套網芯
實際縫隙、管徑、流向（內流／外流）、耐壓與介面尺寸，須依原設備與引擎廠規格確認。
8. 常見問題（FAQ）
Q1：為什麼船舶濾芯斷絲後果特別嚴重？
因為安裝位置靠近引擎。斷裂鋼絲或零件進入油路後，可能直接損傷主機，需依引擎製造商指引大修，嚴重時停航或長期無法服役。
Q2：線隙式（Notched Wire）和楔形纏繞網（Wedge Wire）差在哪？
前者多靠壓痕物理固定，細絲易疲勞斷裂；後者用楔形絲連續纏繞，並可在與支撐桿交叉點焊接，結構整體性較高，也較利於反洗。
Q3：不是每兩年換一次就好嗎？
建議週期仍應遵守。但實務上老舊船舶常超期使用，超過 15 年船隻已出現絲網脫落案例。結構升級是在「人為維護可能落差」時，多一層安全。
Q4：這次壽命改善多少？
安全使用壽命延長 2 倍以上。
Q5：材質是什麼？
本案為 SUS304 內流式基本型纏繞網。特殊油品或腐蝕條件可再評估其他合金。
Q6：反洗為什麼變好？
錐形角度較舊款寬，前窄後寬使雜質不易卡死在縫內，流阻較低，污泥較容易被反洗帶走。
9. 關於長圓工業
長圓工業深耕專業製網與過濾元件，應用涵蓋水利、石化、環保水處理、半導體、食品造紙及海事過濾。本案顯示其能與國際精密過濾廠協同，把船舶主機安全相關的濾芯從易斷絲結構升級為可焊接、可反洗的楔形纏繞網。
10. 結論
船舶潤滑油與燃料油過濾，守的不是「網有沒有比較細」，而是斷掉的金屬會不會進引擎。傳統線隙式濾芯在疏於兩年更換、加上老舊船體振動與壓差時，斷絲停航的代價遠高於一組濾芯。
本案例說明：以更厚的楔形網絲、交叉點焊接與加寬錐角，可以在維持過濾規格的同時，把結構失效路徑關掉，並將安全壽命拉長 2 倍以上。對船用過濾與閥門供應商而言，這是把耗材升級成主機防護元件。
若您的系統仍使用 Notched Wire，或已出現斷絲、反洗不清、壓差不穩，建議盡早評估改為 Wedge Wire 纏繞網。
